一、不銹鋼表冷器概述

   1：表冷器匯管材料可以是鍍鋅鋼管，也可以是銅管或是不銹鋼管，表冷器翅片可以是普通鋁箔，也可是親水鋁箔；表冷器端護板可以是鍍鋅板也可以是不銹鋼板。

   2：Φ16的銅管表冷器的翅片有正弦波和圓弧波片形兩種。

   Φ9.52管表冷器片形為雙轎開窗片形兩種。

   3：銅管規格主要有9.52.12.7.15.88三種規格，銅管厚度從0.28、0.3、0.32、0.35、0.38、0.4、0.42、0.45、0.5、0.6、0.7、0.75、0.8、1.0各種厚度

   4：鋁箔片有光箔、親水鋁箔片，厚度從0.105-0.25mm規格

   5：流程可以1.5倍流程、雙流程、全流程等

   6：表冷器一般有2排、4排、6排、8排（豎管）。

   7：表冷器有左、右式之分。

二、表冷器的分類

   1：銅管串鋁箔表冷器

   2：不銹鋼管串鋁箔表冷器

   3：銅管串銅箔表冷器

   4：不銹鋼管串不銹鋼翅片表冷器

   5：蛇型盤管型:其中有風機盤管專用型、空調機組用平板型、流動的介質可為冷凍水、熱水，工業用

   6：冷風機型： 其中有風冷模塊機組用、恒溫恒濕機組用、冷風機用，有L型、U型、V字型、W型，流動的介質多為氟利昂、或407等環保冷媒制劑。

   蒸發器和表冷器區別

   表冷器流動的介質一般為冷熱水，或冰鹽水

   蒸發器流動的介質一般為制冷劑冷媒（如R22/410/407)

三、表冷器的應用

   1：風機盤管型表冷器。

   2：組合式空調機組、吊頂式空調機組、新風機組、立式空調空氣處理機組、射流機組、組合式空調器、臥式空調機組等配套用平板表冷器。

   3：各種油水冷卻型表冷器、空冷型表冷器、暖風機型表冷器。

四、主要規格

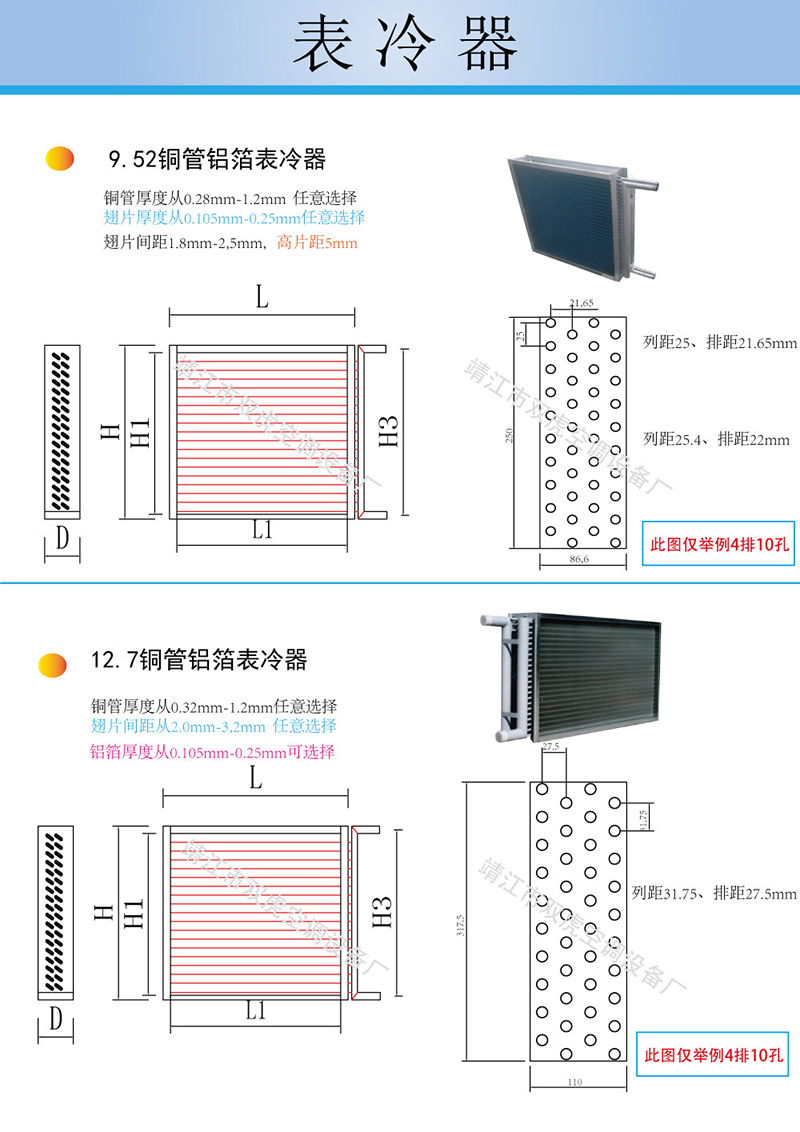

銅管直徑（mm）	孔距（mm）	排距（mm）	翅片規格	片距（mm）
ф15.88	38	33	鋁翅片或銅翅片	2.5--3.5
ф9.52	25	21．6	鋁翅片或銅翅片	1.8—5
ф12.7	31.75 32	27.5	鋁翅片或銅翅片	2.5-3.5
